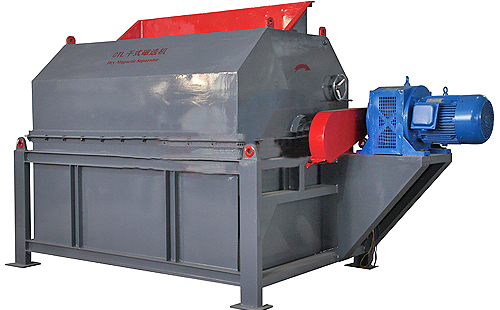

HCG干式磁選機組成結構：

HCG干式磁選機主要由滾筒、進料斗、機架、減速機及電機等組成。滾筒內裝有釹鐵硼永磁塊，能夠分離碎料中的磁性礦粒，其結構簡單，分離效果好，操作方便，在磁選行業(yè)獲得廣泛采用。

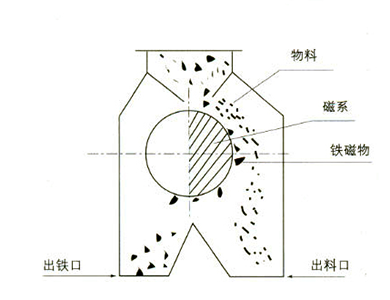

HCG干式磁選機工作原理：

HCG干式磁選機經過篩分后的原礦砂經分料器從磁選機的上部，由進料斗加入，在流到滾筒上方時呈松散狀態(tài)落下，含鐵的磁性物料受重力和磁力的合力作用，快速落到滾筒上，并吸附在筒體表面。不含鐵的非磁性物料在重力的作用下落在磁性物料的外面。這些物料隨著筒體的旋轉，非磁性物料在重力作用下脫離筒體下落，在溜槽排出。含鐵的磁性物料吸附在筒體表面繼續(xù)旋轉，直到沒有磁力的位置 才靠自重落下，由皮帶輸送機排出。由混合物料分成含鐵物和不含鐵物料兩種產品。

HCG干式磁選機設備特點：
干式磁選機還廣泛用于選礦和磨料、耐火材料、陶瓷、化工、糧食加工等行業(yè)的除鐵。HCG干式磁選機設備特點：
干式磁選機的喂料應均勻，物料的含水應控制在以內，過份潮濕易于粘結的物料分選效果會差或根本無法分選。
干選機的磁是固定的，筒體是轉動的，筒體的回轉方向按筒體上箭頭所示，不得反轉。
干式磁選機的滾筒部分用滾動軸承支承，軸承用鈣基油潤滑，每三個月添加一次。減速機用機械油潤滑，油量應控制在油面線范圍，機油每年更換一次。
干式磁選機的滾筒部分用滾動軸承支承，軸承用鈣基油潤滑，每三個月添加一次。減速機用機械油潤滑，油量應控制在油面線范圍，機油每年更換一次。

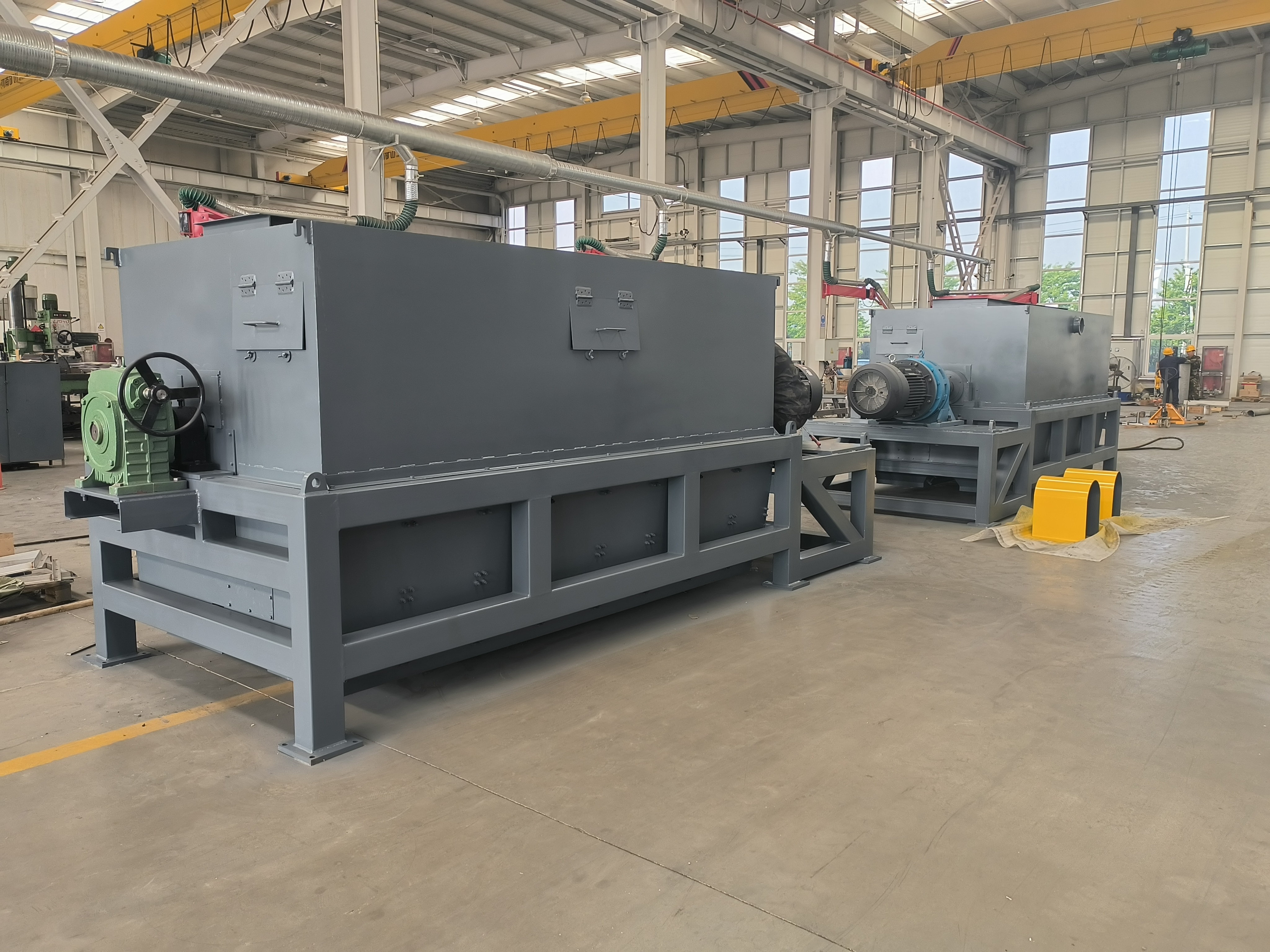

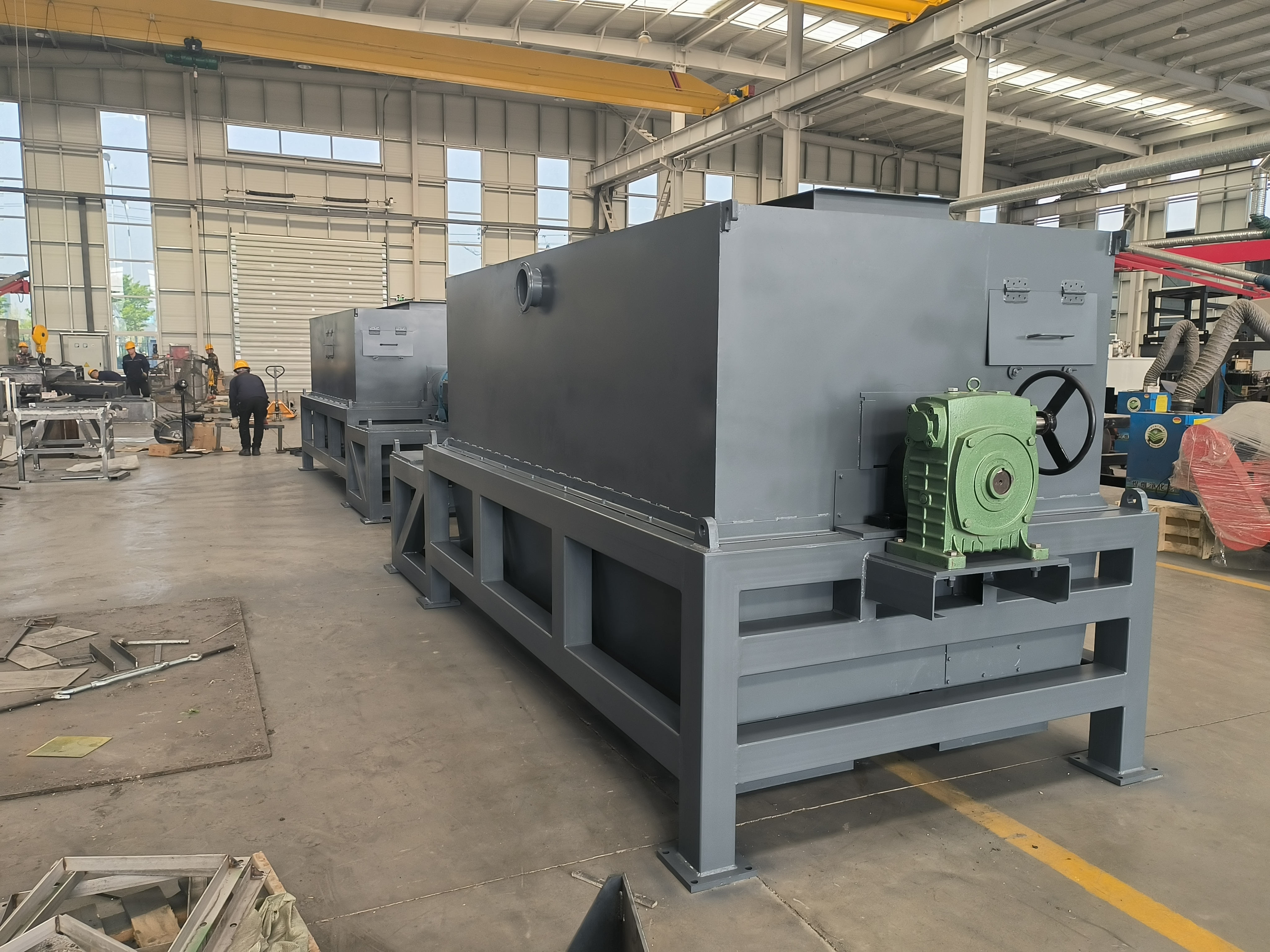

HCG干式磁選機工程案例：

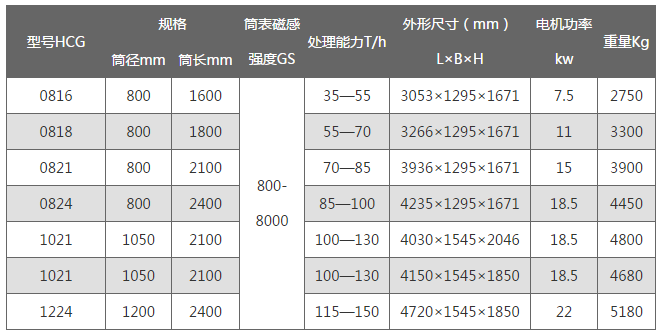

HCG干式磁選機技術參數：
